一、工藝介紹

脫硫塔是煙氣脫硫系統中比較重要的組成裝置，也就是脫硫進行反應的場所，脫硫塔可以按照濕法脫硫吸收塔吸收劑種類可以分為：石膏法、雙堿法、氨法、鎂法等；可以按照塔內不同的氣液接觸的方式可以分成：噴淋塔、填料塔、鼓泡塔和液柱吸收塔等，其中噴淋塔應用***為廣泛，其特點是工作效率高、阻力小、利用率高，可以采用不同的吸收劑。

二、 結構組成

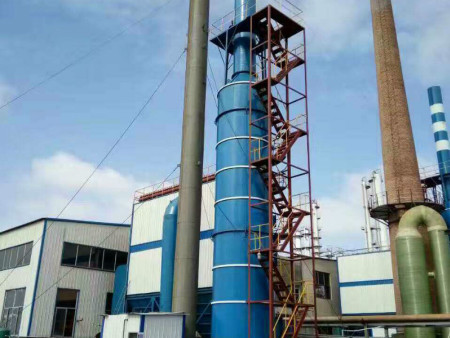

脫硫塔由塔體、傳質層、噴淋層、組合式除霧器、沖洗系統、預埋件及外部梯子平臺等組成。

三、 工作原理

煙氣進入脫硫塔入口區，從漿液池上部進入塔體，在脫硫塔內，熱煙氣逆流向上與自上而下的漿液（循環噴射）接觸發生化學吸收反應，并被冷凝。添加的石灰石漿液由石灰石漿泵輸送至脫硫塔，與脫硫塔內的漿液混合，混合漿液經循環泵向上輸送由多層噴嘴噴出。漿液從煙氣中吸收硫的氧化物（SOx）以及其它酸性物質，在液相中硫的氧化物（SOx）與碳酸鈣反應，形成亞硫酸鈣。脫硫塔自上而下可分為吸收區和氧化結晶區兩部分：上部吸收區PH值較高，有利于SO2等酸性物質的吸收；下部氧化區域在低PH值下運行，有利于石灰石的溶解及副產品的生成。從脫硫塔排出的石膏漿液經濃縮、脫水，使其含水量小于10，生成石膏產品。脫硫后的煙氣依次經過除霧器除去霧滴，再經過換熱器或加熱器升溫后，由煙囪排入大氣。由于在脫硫塔內吸收劑漿液通過循環泵反復循環與煙氣接觸，吸收劑利用率很高。

四、 產品特點

（1）采用噴淋塔作為吸收塔，具有氣液流通量大、壓降低、操作彈性寬、不易堵、效率穩定等優點。

（2）高煙氣流速設計，傳質能力好，并且占地比較的小。

（3）脫硫塔的入口有設置的遮檐，是防止?jié){液進入到煙道里面去的，避免進入后結垢。

（4）漿液采用的是多層逆流噴淋，噴淋覆蓋的效率比較高。

（5）噴嘴為大孔無堵塞型，并且解決了噴嘴的易堵塞的問題。
